Biz bu devremizde çıkışların aktif veya pasif olma durumunu ledler yardımıyla görsel hale getirilmiş halini uygulayacağız. Böylece hangi çıkışın aktif hangi çıkışın pasif olduğunu gözlemleme imkanı bulacağız. Çıkış aktif iken led yanmaz, pasif iken ise yanar. Bu durum kondansatör kapasitelerine göre belli hızda sıralı bir şekilde devam eder. Yani kondansatör şarj olurken bağlı olduğu transistör iletimde, kondansatör deşarj olurken bağlı olduğu transistor ün beyzine ters sinyal geleceği için transistör kesimdedir.
Ayrıca bu tür devreler hobi amaçlı da kullanılan devrelerdir.

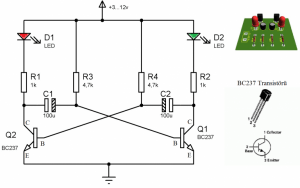

Devre şeması
Kullanılacak araç gereçler
1 kΩ direnç (x2)
4,7 kΩ direnç (x2)
BC 237 NPN transistör (x2)
100 μF 25V kondansatör (x2)
Kırmızı Led (x1)
Yeşil Led (x1)
5×10 boyutlarında bakır plaket (x1)
Baskı devre kalemi (S veya M)
Ütü, el matkabı, asit ve perhidrol
Havya, lehim ve keski araçları
