SPI (Serial Peripheral Interface), birden fazla elektronik cihaz arasında veri iletişimini sağlayan bir haberleşme protokolüdür. SPI, aygıtlar arasındaki veri aktarımını hızlı ve kolay hale getirmek için tasarlanmıştır. Bu protokol, özellikle mikrodenetleyiciler, sensörler, RF modülleri gibi çeşitli dijital aygıtlar arasında kullanılmaktadır. Bu yazımızda Seri Çevresel Arayüz Protokolü nedir, nasıl çalışır ve kullanım alanları nelerdir sorularının cevaplarını inceleyeceğiz.
SPI Haberleşme Protokolü Nedir?
SPI, birbirlerine seri haberleşme hattı üzerinden bağlı olan ana ve periferik cihazlar arasında veri transferi yapmak için kullanılan bir protokoldür. Bu protokol, birbirleriyle haberleşmek isteyen her iki aygıt arasında bir veri hattı, bir saat hattı ve iki seçmeli hatta sahiptir. Bu seçmeli hatlar, mikrodenetleyiciler gibi birden fazla periferik cihazların aynı veri hattını paylaşabilmesini sağlar.
SPI işlemi, ana cihazın bir periferik cihaza veri göndermek için seçmeli bir hattı aktive etmesi ve gönderim yapmak üzere bir saat sinyali göndermesi ile başlar.
Periferik cihaz, saat sinyalini aldığında verileri okumaya hazır hale gelir ve ana cihaz verileri veri hattı üzerinden gönderir. Periferik cihaz, aldığı verileri okur ve ana cihaza veri alma işlemi tamamlandığını bildiren bir mesaj gönderir.
SPI Haberleşme Protokolü Nasıl Çalışır?

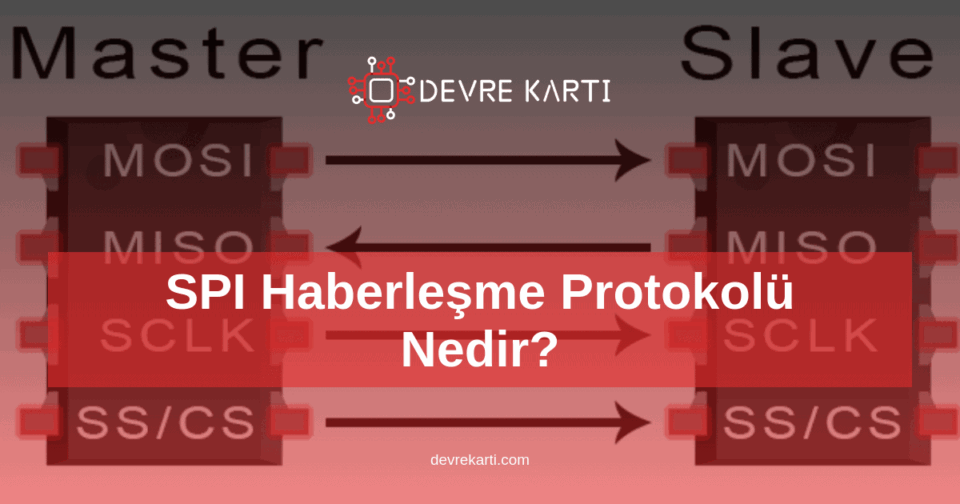

SPI protokolü, seri haberleşme hattı üzerinden çalışır. SPI haberleşme için kullanılan sinyaller, dört adet hattan oluşur:
- Master Out Slave In (MOSI): Ana cihazdan periferik cihaza çıkış sinyalleri gönderir.
- Master In Slave Out (MISO): Periferik cihazdan ana cihaza çıkış sinyalleri gönderir.
- Serial Clock (SCK): Bu saat sinyali, ana cihaz tarafından oluşturulur ve aygıtlar arasındaki iletişim hızını belirler.
- Slave Select (SS): Bu hatlar, ana cihaz tarafından periferik cihazların seçilmesi için kullanılır.
SPI haberleşme, çift yönlü bir veri iletişim protokolüdür. Buna göre, veri gönderme ve alma işlemleri, ana cihaz ve periferik cihazlar arasında iki yönlü olarak yapılır. SPI haberleşmesi için, her bir periferik cihazın kendi seçici hattı olmalıdır.
Bu protokol her bir bağlantıda iki yönde iletişim sağlamak için minimum dört hatta sahiptir. Bu hatlar, her veri aktarımında farklı bir özellik taşımaktadır. MOSI hattı, ana cihaz tarafından gönderilecek verileri taşırken, MISO hattı, periferik cihaz tarafından gönderilecek verileri taşır.
SCK hattı, tüm veri işlemlerini yöneterek, saat sinyali gönderir. Son olarak, SS hattı, ana cihaz tarafından düzenlenen çevrim zamanında periferik cihazların seçimi için kullanılan seçmeli hattır.
SPI Haberleşme Protokolü Kullanım Alanları Nelerdir?
SPI protokolü, günümüzde birçok uygulama alanında kullanılmaktadır. Bunların arasında RF modülleri, sensörler, LED sürücüleri, hafıza kartları, LCD sürücüleri, ADC ve DAC gibi diğer cihazlar bulunmaktadır.
Ayrıca, Bluetooth ve Wi-Fi gibi kablosuz bağlantı cihazlarının da birinci derece periferikleri, SPI haberleşme protokolünü kullanır. SPI haberleşme protokolü, daha önce de bahsedildiği gibi, seri haberleşme hattı üzerinden veri iletişimi yapılmak üzere tasarlanmıştır. Bu nedenle, birçok dijital aygıt, özellikle IoT (nesnelerin interneti) cihazları, SPI protokolünü kullanır. Bu protokol, düşük maliyetli arduino ve Raspberry Pi gibi platformlarda da yaygın olarak kullanılmaktadır.
SPI, birçok dijital aygıt arasında veri iletişimi sağlamak için kullanılan bir protokoldür. Bu protokol, seri haberleşme hattı ile çalışır ve verileri hızlı ve kolay bir şekilde iletmek için tasarlanmıştır.
Bu protokolün kullanımı, IoT ve diğer kablosuz bağlantı cihazları gibi birçok alanda yaygındır. Her ne kadar SPI protokolü birkaç hatta sahip olsa da, bu protokolün tasarımı, ana ve periferik cihazlar arasında veri transferini çok daha hızlı ve kolay hale getirmektedir.
SPI, tüm dünyada birçok geliştirici tarafından kullanılan güvenilir ve yaygın bir protokoldür.
