    İzolatör Nedir? Tanımı ve Kullanım Alanları

    5 dakika okuma süresi

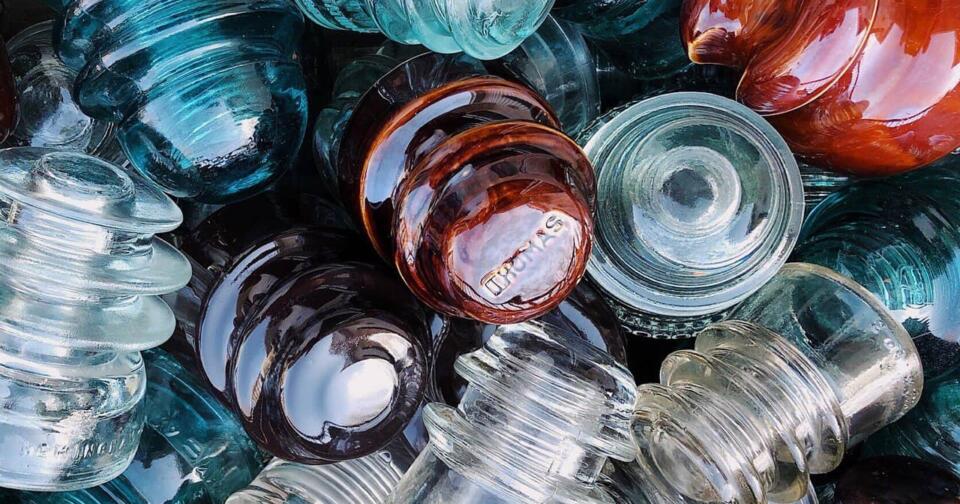

    izolator
    Paylaş
    Facebook Twitter LinkedIn Pinterest E-Posta

    İzolatör nedir? İzolatörün anlamı, fonksiyonları ve kullanım alanları hakkında bilgi edinin. İzolatörler, enerji nakil hatlarında kullanılan ve elektrik akımını güvenli bir şekilde ileten önemli şebeke malzemeleridir. İletkenlerin direklere tespit edilmesini sağlayan izolatörler, aynı zamanda iletkenleri topraktan ayırarak izole etme görevini üstlenirler. İzolatörler, elektrik iletim ve dağıtım şebekelerinde kullanılmakta olup, enerji nakil hatlarının güvenli ve verimli bir şekilde çalışmasını sağlarlar.

    İçerik Tablosu

    • İzolatörlerin Görevleri
    • İzolatörlerin Özellikleri
    • İzolatörlerin Yapısı
    • İzolatör Çeşitleri
      • Yapıldığı Malzemene Göre İzolatör Çeşitleri
      • Taşıdığı İletkenin Gerilimine Göre İzolatör Çeşitleri
    • İzolatörlerin Seçimi
    • İzolatörlerin Önemi ve Kullanım Alanları
    • Sonuç

    İzolatörlerin Görevleri

    İzolatörlerin temel olarak iki önemli görevi bulunmaktadır:

    1. Elektriksel Bakımdan İletkenleri Topraktan Ayırmak: İzolatörler, enerji nakil hatlarında kullanılan iletkenleri topraktan ayırarak elektriksel bağlantıyı keserler. Bu sayede elektrik akımının toprağa kaçması engellenir ve güvenlik sağlanır.
    2. İletken Ağırlığını ve Ek Yükleri Karşılamak: İzolatörler, iletkenlerin ağırlığını ve üzerine gelebilecek ek yükleri karşılamak için kullanılır. Böylece iletkenlerin düşmesi veya zarar görmesi önlenir.
    technology 857868 1920

    İzolatörlerin Özellikleri

    İzolatörler, elektrik akımına karşı yüksek direnç gösteren ve sıcak-soğuk hava koşullarına dayanıklı malzemelerden üretilirler. En yaygın olarak porselen ve cam malzemeler kullanılsa da, silikon ve epoksi reçineli izolatörler de mevcuttur. İzolatörlerin belirli özelliklere sahip olması gerekmektedir:

    • Elektriksel Dayanım: İzolatörlerin elektriksel dayanımı yüksek olmalı ve içerisinde delinme veya yüzeyden toprağa kaçak oluşmamalıdır. Bu sayede izolatörler, elektriksel zorlanmaları karşılayabilirler.
    • Mekanik Dayanım: İzolatörlerin mekanik dayanımı iyi olmalıdır. İletken ağırlığını, kar ve buz yüklerini ve rüzgar etkisini güvenle taşıyacak düzeyde olmalıdır.
    • Kendinden Temizlenebilme: İzolatörlerin üzerinde birikebilecek toz ve kirler, yağmur suları ve rüzgar ile kolayca temizlenebilmelidir. Bu sayede izolatörlerin performansı ve dayanıklılığı artar.

    İzolatörlerin Yapısı

    İzolatörler, genellikle beş ana bölümden oluşur:

    1. Gövde: İletkenin ve mesnet demirinin tutturulduğu kısımdır. İzolatörün ana gövdesidir.
    2. Tutturma Yuvası: İzolatör demirinin izolatöre tespit edilebilmesi için açılan düz veya vidalı kısımdır. Tutturma işlemi bu yuva üzerinden gerçekleştirilir.
    3. Siper veya Etek (Damlalık): İzolatörün elektriksel direncini artırmak için gövdeye yapılmış bir veya birden fazla kanattır. Bu kanatlar, izolatörün yalıtım özelliğini güçlendirir.
    4. İletken Yuvası: İzolatöre bağlanacak olan iletkenlerin yerleştirildiği yuvalardır. İletkenler bu yuvalara sıkı bir şekilde tutturulur ve güvenli bir bağlantı sağlanır.
    5. Tutturma Demiri (İzolatör Demiri): İzolatörü direk veya konsol üzerine tespit etmek için kullanılan demir aksamdır. İzolatörün sabitlenmesini sağlar ve güvenli bir şekilde tutturulmasını sağlar.
    izolator yapisi

    İzolatör Çeşitleri

    İzolatörler, yapıldığı malzemeye ve taşıdığı iletkenin gerilimine göre farklı çeşitlere ayrılır. Her bir çeşit, farklı özelliklere sahip olabilir ve farklı amaçlar için kullanılır.

    Yapıldığı Malzemene Göre İzolatör Çeşitleri

    1. Porselen İzolatörler: Porselen malzemeden yapılan izolatörler, uzun yıllardır kullanılan bir izolatör çeşididir. Porselen izolatörler, yüksek ısıl ve mekanik dayanıma sahiptir. Genellikle kaolin, feldspat ve kuvars gibi malzemelerden üretilirler. Dielektrik dayanımları camdan daha azdır. Porselen izolatörler, özellikle havai hatlarda yaygın olarak kullanılmaktadır.

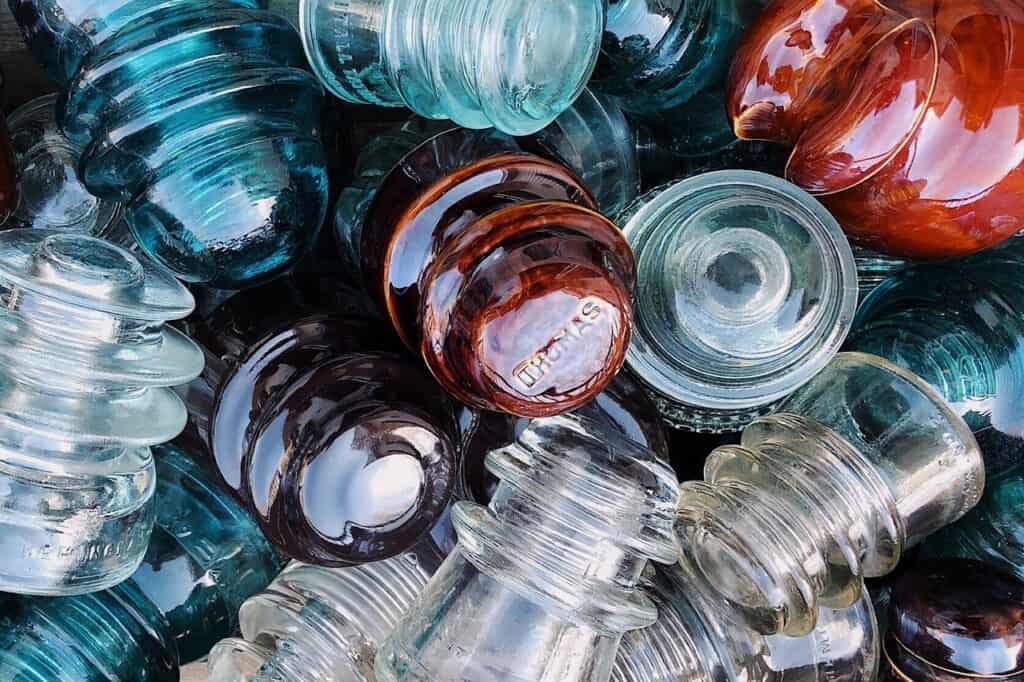

    2. Cam İzolatörler: Ana malzemesi cam olan izolatörler, camın özel bir karışımı ile üretilirler. Cam izolatörlerin dielektrik dayanımı porselen izolatörlere göre daha yüksektir ve camın saydamlığı sayesinde kırık veya çatlakları daha kolay fark edilebilir. Cam izolatörler, özellikle sisli veya tozlu bölgelerde tercih edilir.
    3. Epoksi Reçineli İzolatörler: Epoksi reçine malzemeden üretilen izolatörler, diğer izolatörlere göre daha pahalıdır ve genellikle dahili sistemlerde kullanılır. Epoksi reçineli izolatörler, yüksek mukavemete sahiptir ve darbelere karşı dayanıklıdır.
    4. Silikon İzolatörler: Ana malzemesi silikon olan izolatörler, cam ve porselen izolatörlere göre birçok avantaja sahiptir. Silikon izolatörler, darbelere karşı dayanıklı, hafif, yüksek gerilme dayanımına sahip, temizlenmesi kolay ve çatlama riski düşüktür. Ancak, maliyetleri nedeniyle henüz yaygın olarak kullanılmamaktadır.
    insulators 2370399 1920

    Taşıdığı İletkenin Gerilimine Göre İzolatör Çeşitleri

    İzolatörler, taşıdığı iletkenin gerilim seviyesine göre de farklı çeşitlere ayrılır. Alçak, orta ve yüksek gerilim izolatörleri olarak gruplandırılabilirler. Bu çeşitler, farklı gerilim seviyelerine uygun olarak tasarlanır ve kullanılır.

    1. Alçak Gerilim İzolatörleri: Anma gerilimi 1000V’a kadar olan izolatörlerdir. Alçak gerilim izolatörleri, iletkenlerin düşük gerilimli hatlarda kullanılması için tasarlanmıştır. Fincan tipi izolatörler ve pin tipi izolatörler gibi çeşitleri bulunmaktadır.
    2. Orta Gerilim İzolatörleri: Anma gerilimi 35KV’a kadar olan izolatörlerdir. Orta gerilim izolatörleri, iletkenlerin orta gerilimli hatlarda kullanılması için tasarlanmıştır. Bu çeşit izolatörler, daha yüksek gerilimlere dayanıklı olarak üretilirler.

    İzolatörlerin Seçimi

    İzolatörlerin seçimi yapılırken çeşitli faktörler göz önünde bulundurulmalıdır. Öncelikle hattın karakteristiği ve işletme gerilimi dikkate alınmalıdır. Ayrıca, hattın bulunduğu bölgenin kirlilik oranı da önemli bir faktördür. Deniz kenarı veya sanayi bölgelerinde daha yüksek gerilim seviyelerine dayanabilen izolatörler tercih edilebilir.

    İzolatör seçimi yapılırken iletken kesiti ve tipi, kullanım açısı, amaç ve koşullar gibi faktörler de göz önünde bulundurulmalıdır. İzolatörlerin atlama gerilimi, deniz seviyesi ve oda sıcaklığı gibi faktörlere bağlı olarak hesaplanır. Uluslararası normlarda verilen ampirik bağıntılar kullanılarak izolatörlerin seçimi yapılır.

    electricity 835440 1920

    İzolatörlerin Önemi ve Kullanım Alanları

    İzolatörler, enerji nakil hatlarında ve elektrik iletim sistemlerinde büyük bir öneme sahiptir. İletkenlerin doğru bir şekilde tespit edilmesini sağlayarak güvenli bir elektrik iletimi sağlarlar. Aynı zamanda, elektrik akımının toprağa kaçmasını engelleyerek güvenlik sağlarlar. İzolatörlerin doğru seçimi ve bakımı, enerji nakil hatlarının verimli ve güvenli bir şekilde çalışmasını sağlar.

    İzolatörler, enerji nakil hatlarından elektrik dağıtım hatlarına, endüstriyel tesislerden barajlara kadar birçok alanda kullanılır. Elektrik enerjisinin güvenli bir şekilde iletilmesi ve dağıtılması için izolatörlerin doğru bir şekilde seçilmesi ve düzenli olarak bakımının yapılması büyük önem taşır.

    Sonuç

    İzolatörler, enerji nakil hatlarında kullanılan ve elektrik akımını güvenli bir şekilde ileten önemli şebeke malzemeleridir. İletkenleri topraktan ayırarak izole etme görevi üstlenen izolatörlerin doğru seçimi ve bakımı, enerji iletim sisteminin güvenli ve verimli bir şekilde çalışmasını sağlar. Porselen, cam, silikon ve epoksi reçine gibi farklı malzemelerden üretilen izolatörler, farklı gerilim seviyelerine ve kullanım koşullarına göre tasarlanır. Bu sayede enerji nakil hatlarında güvenli ve sürekli bir elektrik iletimi sağlanır.
