Dirençler: Türleri, Kullanımları, Tipleri ve Özellikleri

Dirençlerin elektronikte bu kadar yaygın bir terim olmasının nedenlerinden biri, bunlardan çok farklı türlerin olmasıdır. Benzer işlevlere sahip olmalarına rağmen, bir elektronik mağazasından rastgele direnç satın almak her zaman en iyi sonuçları vermez. Elektronik bileşenler için direnç türlerine karar verirken karışıklığı önlemek için dikkate almanız gereken bazı farklar şunlardır.

Dirençlerin Türleri

  1. Sabit Dirençler: Direnç değeri sabit olan ve genellikle bir direnç değeri kodu ile belirtilen dirençlerdir.
  2. Değişken Dirençler: Direnç değeri ayarlanabilir veya değiştirilebilir olan dirençlerdir. Potansiyometreler (POT) bu kategoriye girer.

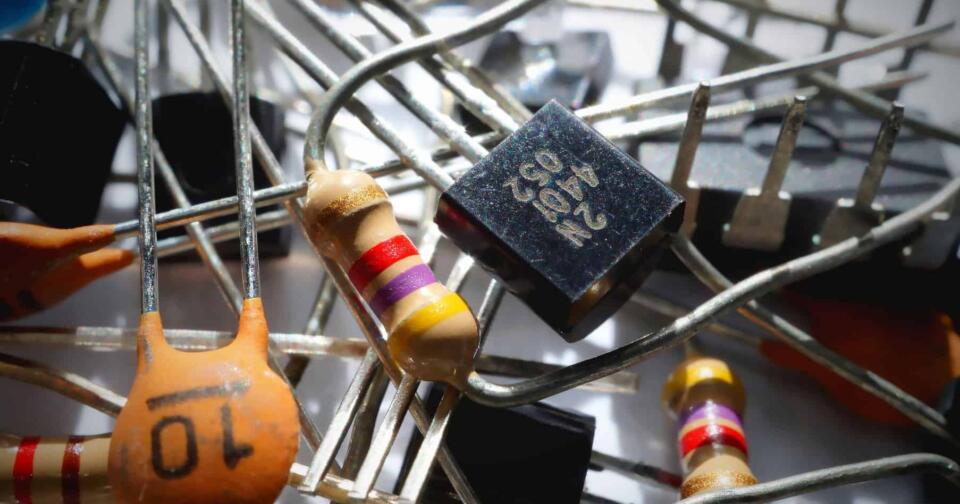

resistor 24520 1920

Direnç Tipleri ve Özellikleri

  • Karbon Film Dirençler: Karbon film tabakası üzerine değerler işaretlenmiş ve ayarlanabilir olan dirençlerdir. Genel amaçlı kullanılırlar.
  • Metal Film Dirençler: Daha yüksek hassasiyet ve daha düşük gürültü seviyeleri ile karbon film dirençlere kıyasla daha yaygın kullanılırlar.
  • Direnç Ağı: Birçok direncin tek bir pakette bir araya getirildiği yapıdır. Dijital potansiyometreler bu türde yer alır.

Dirençler, ince film, karbon veya metal film, tel ve folyo gibi çeşitli malzemelerden yapılabilir. Bu malzemelerin her birinin doğruluğu ve performansı etkileyen kendi özellikleri vardır. Bazı dirençler ısıya ve yüksek güce dayanacak şekilde tasarlanmıştır. Bazı dirençler, düşük gürültülü, yüksek güçlü veya yüksek hızlı uygulamalar için diğerlerinden daha iyi çalışır.

Elektronikte en yaygın kullanılan direnç türleri, düşük maliyetli ve güvenilir karbon kompozisyon dirençleridir. Karbon film dirençleri, direnci ve toleransı daha doğru bir şekilde kontrol etmek için kullanılır. Metal film dirençleri daha da sıkı direnç sağlar. Tel dirençler en güçlü ve hassastır, ancak tipik olarak bir veya diğer karakteristikler sergilerler. Bu bileşenler 50 watt’a kadar bir güç derecesine sahiptir.

direncler

Dirençlerin Kullanım Alanları

  • Akım Sınırlama: Akımı sınırlamak ve kontrol etmek için devrelerde kullanılır.
  • Voltaj Bölme: Gerilimi düşürmek veya bölerek farklı voltajlar elde etmek için kullanılır.
  • Sinyal Şekillendirme: Sinyalleri şekillendirmek, filtrelemek veya frekansları değiştirmek için kullanılır.
  • LED Akım Sınırlama: LED gibi bileşenlerin aşırı akıma maruz kalmadan çalışmasını sağlamak için kullanılır.
  • Sensörler: Dirençler sıcaklık, basınç gibi fiziksel değişkenleri ölçen sensörlerin temel elemanlarıdır.

Dirençlerin Temel Özellikleri

  • Değer (Ohm): Direncin temel ölçü birimidir ve birimi ohm’dur (Ω).
  • Tolerans: İmalat sırasında oluşan değer sapmalarını gösterir. Yüzde olarak ifade edilir (%).
  • Güç Değer: Direncin ne kadar güçle çalışabileceğini gösterir. Watt (W) cinsinden ifade edilir.
  • Sıcaklık Katsayısı: Direnç değerinin sıcaklıkla nasıl değiştiğini belirtir.

Temel Hususlar

Belirli bir uygulama için bir direnç seçerken en önemli faktör, direncin dağıtması için gereken enerji miktarıdır. Güç kaybını hesaplamak için formül: voltajın karesi, direncin bölünmesiyle. Sonuç, daha sonra direncin güç değeri ile karşılaştırabileceğiniz watt cinsinden ölçülür. İhtiyaç duyduğu güç oranının iki katı olan bir direnç kullanmak genellikle yararlıdır.

Bazı devrelerde, özellikle RF ve gürültüye duyarlı ses devreleri ile uğraşıyorsanız, spesifik dirençlere ihtiyacınız vardır. Genel olarak, yüksek güçlü, yüksek hassasiyetli ve yüksek hızlı devrelerin hepsi belirli dirençler gerektirir.

Çoğu standart elektronik devre belirli bir direnç türü belirtmez. Belirli bir boyut, şekil ve kapasitenin gerekli olduğu durumlarda, devrenin şematik diyagramı genellikle ne tür bir dirence ihtiyacınız olduğunu gösterir. Şemalardan net değilse, farklı direnç türlerini anlamak için daha derin araştırmalar yapmanız gerekir.

Dirençler, elektronik devrelerin temel bileşenlerinden biridir ve çeşitli amaçlar için kullanılırlar. Akım kontrolünden voltaj bölme ve sinyal şekillendirmeye kadar pek çok alanda hayati bir rol oynarlar. Dirençlerin türleri, kullanım alanları, tipleri ve temel özellikleri, elektronik projelerinizde doğru bileşenleri seçerek daha verimli ve güvenli sonuçlar elde etmenize yardımcı olacaktır.
