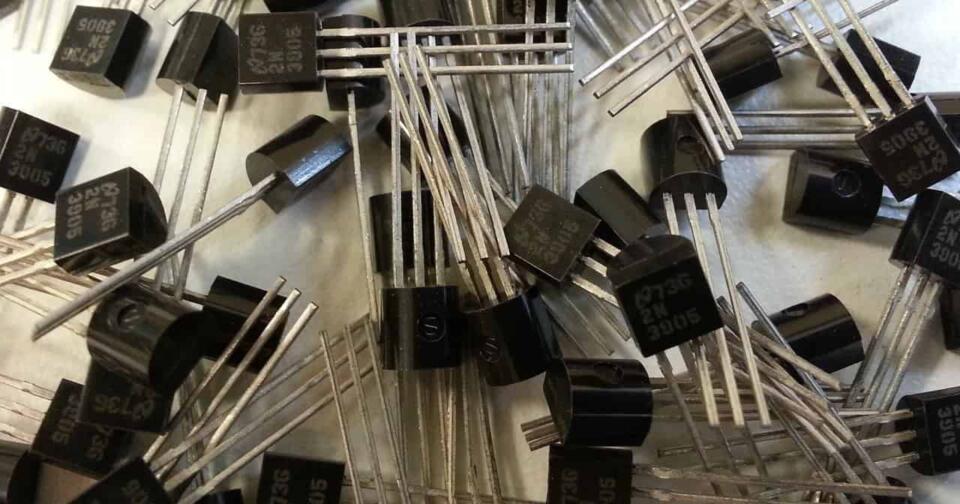

Transistörler, modern elektronik bileşenler dünyasının kilit yapı taşlarıdır. AT & T’nin Bell Laboratuarlarında 1940’ların sonlarında çalışan bilim adamları tarafından geliştirilen transistör, minyatür elektronik ve yarı iletken endüstrisinin yolunu açtı. Esasen elektronik sinyalleri kontrol etmek veya yükseltmek için anahtarlar olarak işlev görürler. Uygulamalar için doğru olanları seçmenize yardımcı olacak transistör spesifikasyonları hakkında akılda tutulması gereken noktalar.
Elektronik dünyasının temel bileşenlerinden biri olan transistörler, akımı kontrol etmek, yükseltmek veya anahtarlama yapmak için kullanılan kritik elemanlardır. Bu yazıda, transistörlerin nasıl çalıştığını ve temel özelliklerini ayrıntılı bir şekilde inceleyeceğiz.
Transistör Nedir?
Transistörler, akımı kontrol etmek, yükseltmek veya anahtarlama yapmak için tasarlanmış yarı iletken cihazlardır. İki farklı tipi bulunur: bipolar transistörler (BJT) ve alan etkili transistörler (FET). Her iki tip de, elektrik akımını bir kontrol sinyali ile yönlendirmek için kullanılır.
Transistörler Nasıl Çalışır?
- BJT (Bipolar Junction Transistor): BJT, genellikle “npn” veya “pnp” olarak adlandırılan üç bölgeli bir yapıya sahiptir. N-tipi ve P-tipi yarı iletken malzemeler arasında yer alan bir p-tipi veya n-tipi bölge bulunur. Bu bölgeler “baz,” “kollektör” ve “emitör” olarak adlandırılır. Akım, baz bölgesine uygulanan küçük bir kontrol akımı ile kollektör ve emitör arasında kontrol edilir.
- FET (Field-Effect Transistor): FET, kanal oluşturan bir yarı iletken malzeme üzerine bir kontrol elektrodu (kapı) ile çalışır. Kapı gerilimi, kanalın iletim yeteneğini kontrol eder. FET, “alan etkisi” prensibine dayanır ve yüksek giriş empedansına sahiptir.
En temel transistör, bipolar transistöre yol açan üç terminale sahip olarak başladı. Bu terminallere verici, taban ve toplayıcı denir. Akım tabandan atıldığında, toplayıcı ve verici arasında değiştirilebilir. Verici şarj taşıyıcıları yayınlarken, toplayıcı şarj taşıyıcılarını toplar. Bu tip transistör için iki farklı konfigürasyon, iki negatif yüklü terminal ve bir pozitif yüklü terminal (NPN) ya da bir negatif yüklü terminal (PNP) bulunan iki pozitif yüklü terminal olabilir.
Taban, çalışması için gerekli olan çok ince bir tabaka olmalıdır. Akım toplayıcıda taban veya yayıcıdan çok daha yüksektir, genellikle 500 kat daha fazladır. Bununla birlikte, yüksek güçlü transistörlerde, toplayıcının mevcut değeri 20 kata yakındır. Transistör kazancı Hfe, hfe veya Yunanca B harfi ile gösterilir. Transistörün düzgün çalışması için yeterli kazanç gereklidir. H harfi, DC kazancını gösterir, hfe ise AC veya küçük sinyal kazancını yansıtır. F harfi “ileri aktarım” anlamına gelirken, e harfi ortak bir yayıcı yapılandırması için kullanıldığı anlamına gelir.
Transistör Özellikleri
- Akım Kazancı (Beta): BJT transistörlerde akım kazancı (β veya hfe) olarak adlandırılan bir değer vardır. Bu değer, baz akımının kollektör akımını ne kadar yükselttiğini gösterir.
- Kesme Frekansı: Transistörlerin en yüksek frekansta çalışabileceği noktayı ifade eder.
- Maksimum Çıkış Gücü: Transistörün güç sınırlamasını belirtir.
- Kapalı Direnç: FET’lerde kullanılan bir terimdir ve kapı-bağlantı bölgesinin direncini belirtir.
- Çalışma Sıcaklığı: Transistörün stabil bir şekilde çalışabileceği sıcaklık aralığını ifade eder.
Transistör Uygulamaları
- Amplifikasyon: Transistörler, elektrik sinyallerini yükseltmek ve genişletmek için kullanılır.
- Anahtarlama: Transistörler, akımı açma ve kapama işlemleri için kullanılarak dijital mantık devrelerinin temelini oluşturur.
- Oluşturma ve Kontrol: Transistörler, osilatörler ve zamanlayıcılar gibi devrelerin oluşturulmasında kullanılır.
Transistörler, elektronik dünyasının vazgeçilmez bileşenlerinden biridir. Bu minyatür cihazlar, akımı kontrol etme ve yönlendirme yeteneği sayesinde birçok elektronik cihazın temelini oluştururlar. BJT ve FET transistörler, farklı çalışma prensipleri ve özelliklerle birçok uygulama alanında kullanılırlar. Doğru transistör seçimi, projelerinizin performansını ve işlevselliğini büyük ölçüde etkileyebilir.
