    Breadboard İçin Güç Kaynağı Adaptörü

    1 dakika okuma süresi
    Share
    Facebook Twitter LinkedIn Pinterest Email

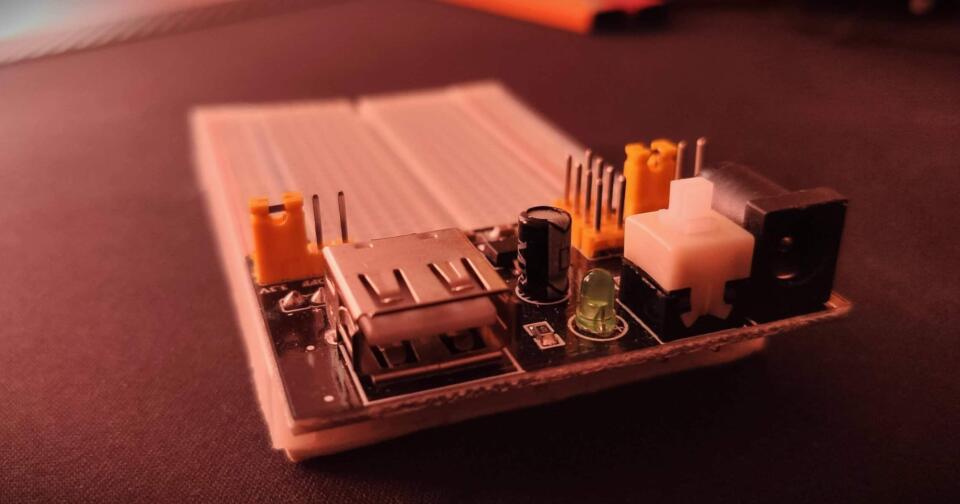

    6 Closeup Assembled and Tested Breadboard Power Supply Adaptor e1513970607359

    İçerik Tablosu

    • Devre Şeması
    • Pcb Tasarımı

    Devre Şeması

    3 Breadboard Power Supply Adaptor Schematic

    Pcb Tasarımı

    4 Breadboard Power Supply Adaptor Eagle Board Layout

    Mfr. # Üretici Tanım Sipariş Adeti
    571-0100 Deltron Test Sockets SINGLE PCB SOCK BLK 1
    571-0500 Deltron Test Sockets SINGLE PCB SOCK RED 1
    163-7620E-E Kobiconn DC Power Connectors PCB 2.1MM 1
    PVA1EEH1 C&K Components Pushbutton Switches DPST MOM LNG ACT 1
    MF1/2DC1501F KOA Speer Metal Film Resistors – Through Hole 1.5K 1% 100PPM 1
    WP710A10SGD Kingbright Standard LEDs – Through Hole Grn 40mcd 568nm 40 deg Diffused 1
    67997-472HLF FCI / Amphenol Headers & Wire Housings 72P HDR 1
    M7581-05 Harwin Headers & Wire Housings JUMPER SOCKET OPEN TOP RED 1
    ECA-1HM100I Panasonic Aluminum Electrolytic Capacitors – Leaded 10UF 50V ELECT M RADIAL 1

    Kendi laboratuvarınız için bunlardan bir veya daha fazlasını oluşturmak istiyorsanız, tasarım tamamen açık kaynaklı bir donanım projesidir ve yeniden kullanım kısıtlaması yoktur. Aşağıda, paylaşılan bir Mouser projesine bağlantıyla birlikte malzeme listesini bulacaksınız. Diğer bağlantılar, paylaşılan PCB’yi satın alabilmek için sizi OSHPark’a götürür ya da isterseniz GitHub bağlantısına gidebilir ve Eagle BRD ve SCH dosyalarını indirebilirsiniz.

    Umarım bu projeyi benim kadar faydalı bulursunuz ve görmek istediğiniz diğer projeler için herhangi bir öneriniz varsa, yorumlarda bana bir not bırakın.

    Mouser project:

    https://www.mouser.com/ProjectManager/ProjectDetail.aspx?AccessID=24664b28f5

    OSHPark project:

    https://oshpark.com/shared_projects/HSvuXmqE

    sch and brd files:

    https://github.com/BVinPA/Breadboard-Power
