    Sese Duyarlı Led Devresi

    1 Yorum2 dakika okuma süresi

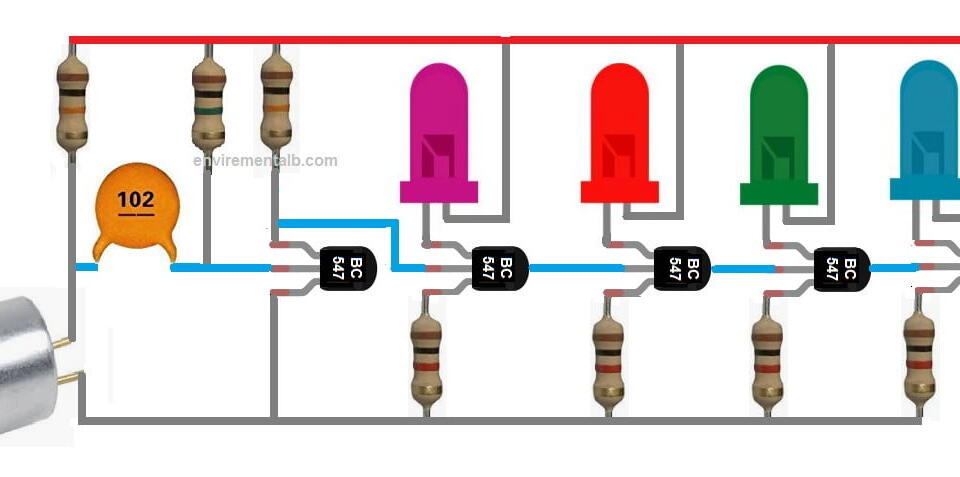

    simple led music light circuit diagram 1
    Paylaş
    Facebook Twitter LinkedIn Pinterest E-Posta

    Bu projede, müzikle dans tarzında LED’leri çalıştıran inanılmaz bir devre oluşturacağız. Belki de DJ ışıklarını veya diskolarda gördüğünüz renkli ışıkları düşünün. Bu ışıklar, müziğin ritmine ve ses seviyesine göre açılıp kapanır. Temelde, bu tür ışıklar genellikle bas gibi yüksek yoğunluklu sesleri vurgulamak için kullanılır. Bu ışıklar, müzikteki yüksek perdeli vuruşlar gibi özellikleri takip eder ve müziğin değişimlerine tepki vererek açılıp kapanır. Devre tasarımı sayesinde, bu ışıkları hassas bir şekilde kontrol edebilirsiniz – hem hassasiyeti artırabilir hem de azaltabilirsiniz.

    simple led music light circuit diagram 1

    Öncelikle, sadece belirli bir deseni izleyen ve sadece hızı kontrol eden dans LED’leri oluşturmanız gerekecek. Ardından, müziğe tepki veren, DJ ışıkları veya diskolardaki ışıklar gibi müziğe göre yanıp sönen müzik kontrollü dans LED’lerine geçebilirsiniz. Müzikle senkronize olan LED devresi, NPN transistör BC547’ye dayanmaktadır. Bu devre oldukça basit ve temel bileşenlerle kolayca inşa edilebilir.

    simple led music light circuit diagram

    İçerik Tablosu

    • Gerekli Bileşenler
    • Çalışma Açıklama:

    Gerekli Bileşenler

    • Kondenser Mikrofonu 1
    • NPN Transistör BC547 5
    • Dirençler – 10k (2), 1k (4), 1M (1)
    • Seramik Kondansatör 100nF (1)
    • LED’ler (4)
    • 9v Pil (1)
    • Breadboard ve Bağlantı Telleri

    Çalışma Açıklama:

    Kondenser mikrofon, çevredeki sesleri algılar ve bu basit LED müzik ışık devresindeki ses işaretlerini voltaj seviyelerine dönüştürür. Bu voltaj sinyalleri, R-C filtresine (R2 ve C1) yönlendirilerek gürültü filtrelenir. Aynı zamanda, girdi sinyallerini yükseltmek için BC547 transistörü (Q1) kullanılır. Ardından, bu müzik sinyalleri dört transistörün (Q2, Q3, Q4 ve Q5) seri bağlantısına iletilir. Bu devre içindeki transistörler amplifikatör olarak görev yapar ve ses stiline göre dört adet LED’i çalıştırır. Bu da dans eden LED’lerin ilginç bir dizisini oluşturur.

    R-C filtresinin değerini belirlemek için R2 ve C1’ı değiştirerek MIC hassasiyetini ayarlayabiliriz: F = 1 / (2πRC) formülünü kullanarak. Burada F kesim frekansını temsil eder, yalnızca F’nin üstündeki frekanslara izin verir. RC değeri arttıkça, frekansın daha az kesildiği ve MIC hassasiyetinin daha yüksek olduğu gözlemlenir. Devrenin hassasiyeti artarsa, MIC düşük ses seviyelerini seçebilir, bu da LED’lerin daha az parlak yanmasına neden olur. Bu nedenle, hassasiyeti ayarlayarak, yalnızca yüksek notalardaki vuruşlara daha az tepki verme veya müzikteki her küçük vuruşa daha hassas tepki verme yeteneğimiz bulunmaktadır. Hassasiyeti orta seviyede ayarladık.

    Kondenser mikrofonun devreye doğru şekilde bağlanması için polaritesine ve hassasiyetine dikkat edilmelidir. MIC’in polaritesini belirlemek için üç lehim hattına sahip terminali mic terminal noktalarına bakmalısınız; negatif noktayı tanımlayabilirsiniz.

    Burada kullanılan BC547 transistör, amplifikatör olarak işlev gören bir NPN transistördür. NPN transistörü, tabanına uygulanan gerilim olmadığında açık anahtar (B) olarak çalışırken, tabanına voltaj uygulandığında kapalı anahtar olarak görev yapar.
