    Diyot

    4 dakika okuma süresi

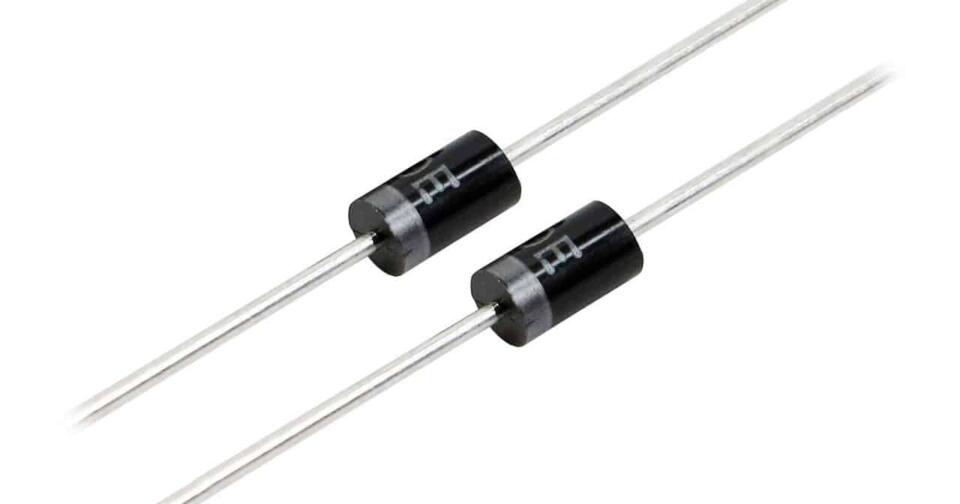

    Diyot
    Paylaş
    Facebook Twitter LinkedIn Pinterest E-Posta

    Diyot, elektrik akımını yalnızca bir yönde geçiren ve diğer yönde iletmeyen bir yarıiletken cihazdır. Bu, diyotların bir tür “elektriksel kapı” olarak düşünülebileceği anlamına gelir. Diyotlar, genellikle silikon veya germanyum gibi yarıiletken malzemelerden yapılır.

    Elektronik dünyasında önemli bir yere sahip olan diyotlar, birçok elektriksel devrede kullanılan temel bileşenlerdir. Bu yazıda, diyotların ne olduğunu, nasıl çalıştığını ve yaygın kullanım alanlarını keşfedeceğiz.

    İçerik Tablosu

    • Diyotun Çalışma Prensibi
    • Diyotun Kullanım Alanları:
    • Diyot Çeşitleri ve Kullanım Alanları
    • Zener Diyot Nedir?
      • Zener Diyotun Çalışma Prensibi
      • Zener Diyotun Kullanım Alanları:

    Diyotun Çalışma Prensibi

    Diyotun temel çalışma prensibi, “p-n bağlantısı” olarak adlandırılan iki farklı yarıiletken malzemenin birleştirilmesine dayanır. Bu iki malzeme tipi p-tipi (pozitif yüklü) ve n-tipi (negatif yüklü) yarıiletkenlerdir. Diyodun çalışma prensiplerine bakalım:

    1. İletim Durumu (İleri Yönde): Diyodun p tarafına pozitif gerilim uygulandığında ve n tarafına negatif gerilim uygulandığında, diyot “iletim durumu”na geçer. Bu durumda elektronlar p tarafından n tarafa doğru akar ve diyot iletken hale gelir. Bu, diyodun akımı ilettiği durumdur.
    2. Durma Durumu (Ters Yönde): Diyodun p tarafına negatif gerilim uygulandığında ve n tarafına pozitif gerilim uygulandığında, diyot “durma durumu”na geçer. Bu durumda elektronlar diyotun içinde neredeyse geçemez ve diyot akımı engeller. Bu, diyodun akımı iletmeyen durumudur.

    Diyotun Kullanım Alanları:

    1. Doğrultma: Diyotlar, alternatif akımı (AC) doğru akıma (DC) çevirmek için kullanılır. Bu, elektrikli cihazlarda kullanılan güç kaynaklarının temel bir bileşenidir.
    2. Kesim: Diyotlar, elektrik akımını belli bir gerilimi geçmeden kesmek için kullanılır. Bu, elektrik devrelerinde aşırı gerilim veya ters gerilim koruması sağlar.
    3. Algılama: Diyotlar, ışık, radyo dalgaları veya mikrodalga sinyallerini algılamak veya demodüle etmek için kullanılır.
    4. Modülasyon ve Demodülasyon: Diyotlar, radyo dalgalarını taşıyan taşıyıcı sinyali modüle etmek ve demodüle etmek için kullanılır.
    5. Güç Kontrolü: Diyotlar, güç yarıiletken anahtarlama devrelerinde kullanılır ve bu, enerji tasarrufu ve verimliliği sağlar.

    Diyotlar, elektronik dünyasının temel taşlarından biridir ve birçok elektrik devresinde önemli roller üstlenir. İleri ve ters yönde akım geçirme yetenekleri sayesinde, diyotlar enerji akışını kontrol etmede ve koruma sağlamada kritik bir rol oynar. Bu yazı, diyotların ne olduğunu ve nasıl çalıştığını anlamada size yardımcı olabilir.

    diyotlar

    Diyot Çeşitleri ve Kullanım Alanları

    Elektronik devrelerin olmazsa olmaz bileşenlerinden biri olan diyotlar, farklı işlevlere sahip birçok çeşide sahiptir. Bu yazıda, farklı diyot çeşitlerini ve her birinin kullanım alanlarını inceleyeceğiz.

    1. Yarıiletken Diyot: En temel diyot çeşididir ve genellikle n-tipi ve p-tipi yarıiletken malzemelerin birleştirilmesiyle oluşur. İleri yönde akım geçirir, ters yönde akım geçirmez. Doğrultma ve kesim gibi temel işlemlerde kullanılır.

    2. Zener Diyot: Ters yönde belirli bir gerilim seviyesine ulaşıldığında düşük direnç gösterir. Gerilim düzenlemesi ve koruma devrelerinde kullanılır.

    3. LED (Light Emitting Diode – Işık Yayan Diyot): Elektrolüminesan etki ile ışık yayar. Görsel geribildirim sağlamak, aydınlatma ve ekranlarda kullanılır.

    4. Schottky Diyot: Hızlı anahtarlama yeteneklerine sahip, düşük voltaj düşüşüne sahip diyotlardır. Anahtarlamada ve yüksek frekansta kullanılır.

    5. Diyak (DIAC – Diode for Alternating Current): Alternatif akım (AC) devrelerinde kullanılan, belirli bir gerilimde tepki gösteren bir diyottur. Tetiklenme voltajı aşıldığında akım geçişine izin verir.

    6. Triyak (TRIAC – Triode for Alternating Current): Alternatif akım (AC) devrelerinde kullanılan, iki yönde de akım geçişine izin veren ve tetiklenmeyle kontrollü olan bir diyottur. Anahtarlamada ve AC güç kontrolünde kullanılır.

    7. Fotodiyot: Işık düşüşüne bağlı olarak direnci değişen bir diyottur. Işık algılama ve ışığa tepki verme konusunda kullanılır.

    8. Varaktör Diyot (Varactor): Kapasitansı değişen bir diyottur. RF ve mikrodalga devrelerinde frekans ayarlamada kullanılır.

    9. Tünelleme Diyotu (Tunnel Diode): Negatif diferansiyel direnç özelliğine sahiptir. Yüksek frekansta osilatörlerde ve anahtarlamada kullanılır.

    Diyot

    Zener Diyot Nedir?

    Zener diyot, normal diyotların aksine ters yöndeki gerilimlerde spesifik bir zener gerilim değeri boyunca düşük direnç gösteren bir yarıiletken cihazdır. Bu özelliği, zener diyotları gerilim düzenleme ve koruma devrelerinde kullanılabilir hale getirir.

    Zener Diyotun Çalışma Prensibi

    Zener diyot, özel olarak tasarlanmış bir p-n birleşmesine sahiptir. Normal bir diyot gibi, zener diyotunun da ileri yönde (anot pozitif, katot negatif) geçirgenliği vardır. Ancak ters yönde, zener diyotunun özel yapısı nedeniyle özel bir davranış sergiler:

    1. Normal Diyot:
      • Normal bir diyot, ters yöndeki gerilim arttıkça çok yüksek direnç gösterir ve aşırı gerilimle yıkılabilir.
      • Ters yöndeki gerilim, diyotun ters yönde kesilme gerilimi (peak inverse voltage – PIV) aşıldığında, diyot yıkılabilir.
    2. Zener Diyot:
      • Zener diyotunun özel yapısı, ters yönde belirli bir zener gerilim değerine (Zener gerilimi veya zener voltajı) ulaşıldığında düşük direnç göstermesine yol açar.
      • Bu özellik sayesinde, zener diyotlar gerilim düzenleme ve koruma devrelerinde kullanılır.
      • Ters yönde belirli bir gerilimi aşan akım, zener diyodu devrede belirli bir gerilimde tutar.

    Zener Diyotun Kullanım Alanları:

    1. Gerilim Düzenlemesi: Zener diyotlar, belirli bir gerilim düzeyinde çalışan devrelerde gerilimi sabit tutmak için kullanılır. Örneğin, güç kaynaklarında çıkış gerilimini sabit tutmak için kullanılır.
    2. Koruma Devreleri: Zener diyotlar, elektriksel dalgalanmalara ve aşırı gerilimlere karşı koruma sağlamak için kullanılır. Transient koruyucu devrelerde ve gerilim sınırlayıcı devrelerde kullanılırlar.
    3. Referans Gerilimi: Zener diyotlar, belirli bir gerilim referansı sağlamak için kullanılır. Örneğin, analog devrelerde istikrarlı bir referans gerilimi elde etmek için kullanılabilirler.

    Zener diyotlar, elektronik devrelerde gerilim düzenlemesi ve koruma sağlama konusunda önemli bir role sahiptir. Zener gerilimi özelliği sayesinde, belirli bir gerilim seviyesinde stabil çalışabilirler. Bu yazı, zener diyotların işleyişini ve kullanım alanlarını anlamanızda size yardımcı olabilir.
