    LM2576HV-ADJ Üzerinden Çok Çıkış Güç Kaynağı

    3 dakika okuma süresi

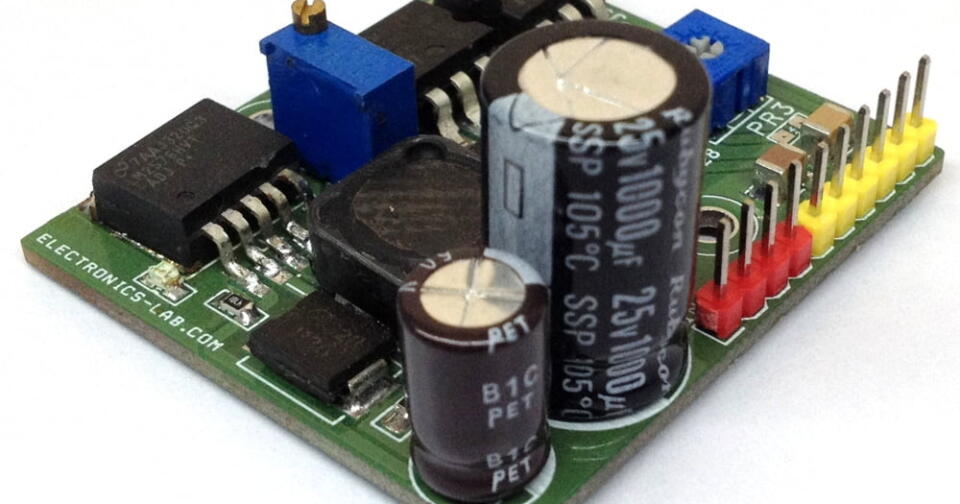

    IMG 4345
    Paylaş
    Facebook Twitter LinkedIn Pinterest E-Posta

    Güç kaynakları, elektronik projelerin temel yapı taşlarından biridir. LM2576HV-ADJ entegresi, geniş giriş gerilim aralığına sahip, düşük düzeyde kayıp ile yüksek verimli bir regülatördür. Bu yazıda, LM2576HV-ADJ entegresini kullanarak çoklu çıkış güç kaynağı oluşturmanın adım adım rehberini inceleyeceğiz.

    Bu, LM2576HV-ADJ ve LM317 IC tabanlı çok çıkışlı bir güç kaynağıdır. Güç kaynağı, 55V DC’ye kadar giriş beslemesi ile 3 çıkış sağlar. Çıkış (O1) 24V DC’ye kadar ayarlanabilir ve 2A yük akımı, Çıkış (O2) 500mA’ya kadar yük akımı ve Çıkış (O3) ayarlanabilir 1.2V-24V @ 500mA ile 1.2V-24V’a ayarlanabilir. Yüksek voltaj LM2576HV-ADJ, 24V DC’de 55V’yi dönüştürür. Bu çıkış ayarlanabilir ancak Trimmer Pot PR1 yardımıyla çıkışı 24V DC’ye ayarlamanız önerilir.

    Not: Projeye güç vermeden önce PR1’i% 50’de tutun ve Output-1 24V DC’yi ayarlayın, ardından O2 ve O3 P1 ve P2 kullanılarak ayarlanabilir.

    • Giriş Besleme 55V DC 3 Ampere kadar
    • Çıkış 1 24VDC Yük 2 Ampere Kadar
    • Çıkış 2 1.2V-24V DC Maksimum Yük 500mA
    • Çıkış 3 1.2V-24V DC Maksimum Yük 500mA
    • Yerleşik Güç LED’i
    • PCB Boyutları 47,73 mm X 42,65 mm

    İçerik Tablosu

    • Şema
    • Liste Bağlantı
    • PCB
    • LM2576HV-ADJ ile Çoklu Çıkış Güç Kaynağı Oluşturmak: Adım Adım Rehber
      • Malzemeler:
      • Adım Adım Rehber:
        • Adım 1: Devre Tasarımı ve Bağlantılar:
        • Adım 2: Test ve Ayarlamalar:
        • Adım 3: Verimliliği Artırma:

    Şema

    SCH 1
    BOM 2

    Liste Bağlantı

    CONNECTIONS 1 768x561 1

    PCB

    pcb top
    pcb bottom

    LM2576HV-ADJ ile Çoklu Çıkış Güç Kaynağı Oluşturmak: Adım Adım Rehber

    613fzA2TWKL

    Güç kaynakları, elektronik projelerin temel yapı taşlarından biridir. LM2576HV-ADJ entegresi, geniş giriş gerilim aralığına sahip, düşük düzeyde kayıp ile yüksek verimli bir regülatördür. Bu yazıda, LM2576HV-ADJ entegresini kullanarak çoklu çıkış güç kaynağı oluşturmanın adım adım rehberini inceleyeceğiz.

    Malzemeler:

    • LM2576HV-ADJ entegresi
    • Soğutucu (Opsiyonel)
    • Giriş kondansatörü
    • Çıkış kondansatörleri
    • Diyot (gerekirse)
    • Dirençler (gerekirse)
    • Lehimleme ekipmanı
    • Devre kartı veya breadboard
    • Voltmetre / Ampermetre

    Adım Adım Rehber:

    Adım 1: Devre Tasarımı ve Bağlantılar:

    1. Giriş kondansatörünü (örneğin, 100uF elektrolitik) LM2576HV-ADJ entegresinin girişine bağlayın.
    2. Çıkış kondansatörlerini (örneğin, 220uF elektrolitik) entegresinin çıkışına bağlayın.
    3. Giriş gerilimini belirlemek için voltmetre kullanın ve uygun bir direnç değeri seçerek gerilim ayar pimine bağlayın.
    4. Gerekirse, diyotu (örneğin 1N4007) ters beslemeyi önlemek için paralel olarak bağlayın.
    5. İlk çıkış gerilimi için çıkış ayar pimini belirlediğiniz gerilime bağlayın.
    6. İkinci çıkış gerilimi için çıkış ayar pimine uygun dirençleri ekleyin.

    Adım 2: Test ve Ayarlamalar:

    1. Devreyi güç kaynağına bağlayın.
    2. İlk olarak, giriş gerilimini ve çıkış gerilimlerini multimetre ile ölçün.
    3. İhtiyaç duyarsanız, çıkış gerilimlerini dirençlerle ayarlayarak istediğiniz değere getirin.
    4. Akımı doğru bir şekilde ölçmek için ampermetre ekleyebilirsiniz.

    Adım 3: Verimliliği Artırma:

    1. LM2576HV-ADJ entegresi verimli olsa da, yüksek akım uygulamalarında ısınabilir. Bu yüzden soğutucu kullanmayı düşünebilirsiniz.
    2. Büyük çıkış akımları için paralel çıkışları düşünebilirsiniz.

    Sonuç: LM2576HV-ADJ entegresini kullanarak çoklu çıkış güç kaynağı oluşturmak, elektronik projeleriniz için güç sağlama konusunda mükemmel bir seçenektir. Bu rehberi takip ederek, adım adım kendi güç kaynağınızı tasarlayabilir, inşa edebilir ve ayarlayabilirsiniz. Hem elektronik becerilerinizi geliştirmek hem de çeşitli projelerinizde güç gereksinimlerini karşılamak için bu rehberi kullanabilirsiniz.
